Rozvaděč pro FVE - 2-string s vypínačem

Detailní popis produktu

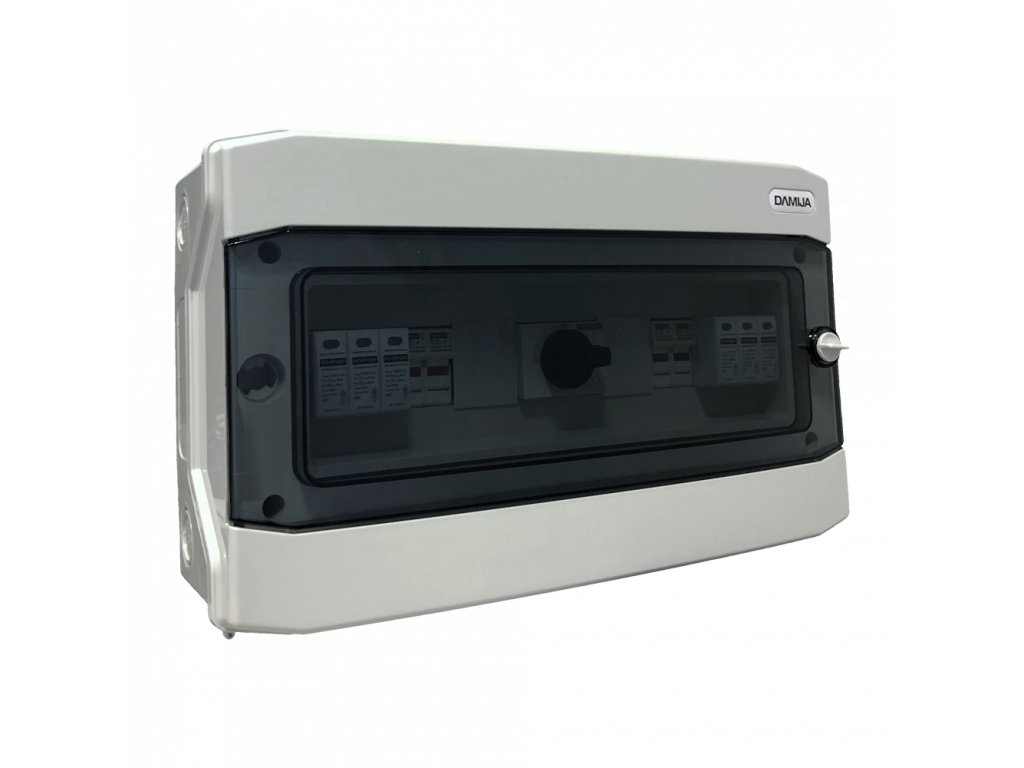

Rozvaděč R-FVE-PODC2-PV4-T12-2-8kA - 2 stringy - třída T1+T2 odpojovač 4P 32A DC

DC rozvaděč R-FVE-PODC2-PV4-T12-2-8kA je určen pro ochranu a bezpečné odpojení stejnosměrné části fotovoltaických systémů se 2 stringy. Kombinuje ochranu proti přepětí, jištění jednotlivých stringů a hlavní DC vypínač pro odpojení FV pole.

Rozvaděč je vybaven svodiči přepětí typu T1+T2 s impulzním proudem 8 kA pro systémy do 1000 V DC. Každý string je jištěn samostatným dvoupólovým pojistkovým odpojovačem s pojistkovými vložkami 16 A. Součástí sestavy je také hlavní 4pólový vypínač 32 A pro napětí až 1200 V DC, který umožňuje bezpečné odpojení fotovoltaické části instalace.

Vnitřní propojení je provedeno solárním kabelem H1Z2Z2-K 1×6 mm² v červeném a černém provedení. Rozvaděč je dodáván kompletně osazený, propojený, se svorkami, dutinkami a certifikátem.

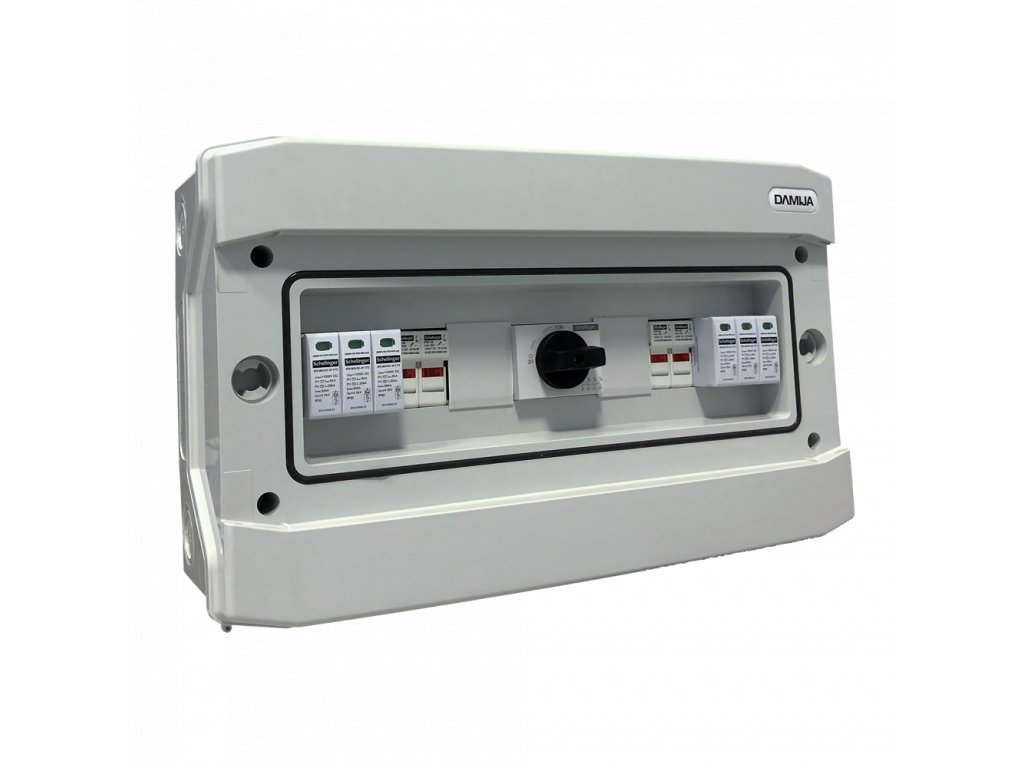

Osazení rozvaděče:

• 2× svodič přepětí 3P, 1000 V DC, T1+T2, 8 kA – Schelinger A53-SPD-MOV-DC-3P-T1T2

• 2× pojistkový odpojovač 2P, 1000 V DC, max. 32 A, s indikátorem – A13-FHC-2P-DC1000-32

• 4× pojistková vložka 10×38 mm, 1000 V DC, 16 A – A13-FL-10X38-16

• 1× hlavní vypínač PV 4P, 1200 V DC, 32 A – A11-R9-4P-DC1200-32

• vnitřní propojení H1Z2Z2-K 1×6 mm²

• svorky a dutinky

• certifikát

Základní parametry:

• použití: DC část fotovoltaické elektrárny

• počet stringů: 2

• ochrana proti přepětí: T1+T2

• impulzní proud svodiče: 8 kA

• maximální napětí svodiče: 1000 V DC

• jištění stringů: 16 A

• hlavní vypínač: 4P, 32 A, 1200 V DC

• počet pojistkových odpojovačů: 2

• počet pojistkových vložek: 4

• hmotnost: 3,2 kg

• EAN: 0745604320078

• kód produktu: FV/SET-4B

Rozvaděč představuje kompletní řešení ochrany a odpojení dvou FV stringů mezi fotovoltaickými panely a střídačem. Díky integrovanému hlavnímu DC vypínači není nutné řešit samostatný externí odpínač.
